求解!一阶动态电路分析!

归档日期:08-14       文本归类:动态分析      文章编辑:爱尚语录

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  知道合伙人教育行家采纳数:5152获赞数:19291中南工业大学电气自动化专业,工程硕士,从事电力运行工作近30年向TA提问展开全部

  解:t=0-时,电容相当于开路。开关S的闭合,将1Ω电阻短路,i1=0。

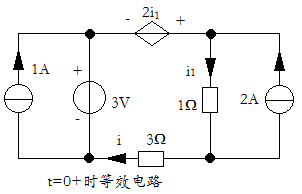

  t=0+时,换路定理得到:Uc(0+)=Uc(0-)=3V,电容相当于一个3V电压源。等效电路如下:

  左端的1A电流源与3V电压源并联,根据电源等效变换原则可以去掉。KCL可得到:i1=i+2。
